Linux内核AF_PACKET原生套接字误差（CVE-2020-14386）剖析

宣布时间 2020-09-22

误差配景


克日，Openwall社区上果真了一个Linux内核AF_PACKET原生套接字内存破损误差。凭证细节形貌，该误差泛起在net/packet/af_packet.c中，由整数溢出导致越界写，可以通过它举行权限提升。该误差危害评级为高，编号为CVE-2020-14386。


受影响产品缓和解步伐


1、受影响产品


该误差影响Linux刊行版高于4.6的内核版本，包括：

  • Ubuntu Bionic (18.04) and newer

  • Debian 9

  • Debian 10

  • CentOS 8/RHEL 8

2、缓解步伐


（1）修补系统

上游内核补丁如下：

https://git.kernel.org/pub/scm/linux/kernel/git/torvalds/linux.git/commit/?id=acf69c946233259ab4d64f8869d4037a198c7f06


（2）关闭CAP_NET_RAW功效

针对RHEL8，详细关闭办法如下：

# echo"user.max_user_namespaces=0" > /etc/sysctl.d/userns.conf

# sysctl -p/etc/sysctl.d/userns.conf


（3）针对一些受影响的容器产品，同样接纳关闭CAP_NET_RAW功效举行缓解

Kubernetes Pod清静战略：设置Pod清静战略以删除运行容器中的CAP_NET_RAW功效，参考链接：https://cloud.google.com/kubernetes-engine/docs/security-bulletins。


相关看法


1、AF_PACKET套接字


网络协议栈中，原始套接字是一个特殊的套接字类型，从实现上可以分为两类，一类为链路层原始套接字；另一类为网络层原始套接字。链路层原始套接字可直接用于吸收和发送链路层的MAC帧，在发送时需要挪用者自行结构和封装MAC首部。链路层原始套接字挪用socket()函数建设。第一个参数指定地址簇类型为AF_PACKET，第二个参数套接字类型为SOCK_RAW或SOCK_DGRAM，当类型指定为SOCK_RAW时，套接字吸收和发送的数据都是从MAC首部最先的。在发送时需要由挪用者从MAC首部最先结构和封装报文数据。


2、PACKET_MMAP


仅依赖AF_PACKET过滤数据包是很是低效的，内核又提供了PACKET_MMAP支持。PACKET_MMAP在内核空间中分派一块环形内核缓冲区，用户空间通过mmap将该内核缓冲区映射出来。收到的数据包拷贝到环形内核缓冲区中，用户层可以直接操作数据，通过内核空间和用户空间共享的缓冲区起到镌汰数据拷贝的作用，提高处置惩罚效率。


PACKET_MMAP实现历程

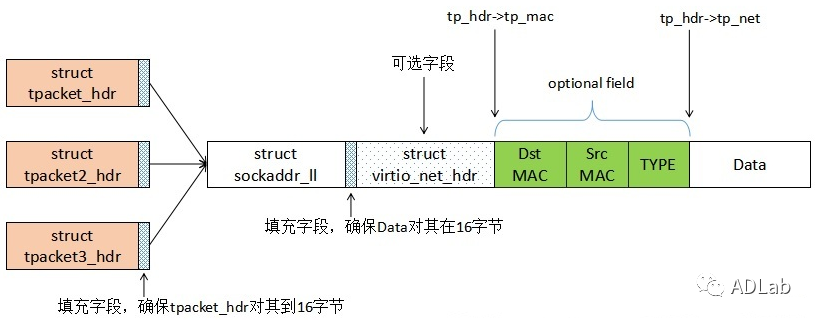

通过setsockopt()函数设置环形缓冲区，option参数设置为PACKET_RX_RING或PACKET_TX_RING。为了利便内核与用户层管理和交互环形缓冲区中的数据帧，内核界说了TPACKET_HEADER结构体，该结构体存储着一些元信息如套接字地址信息、时间戳以及环形缓冲区管理信息等。若是通过setsockopt()函数设置了PACKET_VNET_HDR选项，还需添加一个virtio_net_hdr结构体。一个数据帧包括两个部分，第一部分为TPACKET_HEADER，第二部分为Data，并且要包管页面临齐，如下图所示：

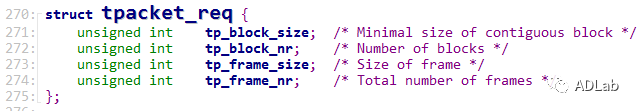

现在TPACKET_HEADER保存三个版本，每个版本长度略有差别。关于v1和v2，收发环形缓冲区用tpacket_req结构体管理，该结构体包括四个数据域：划分为内存块的巨细和数目、每个数据帧的巨细和数据帧总数。如下图所示：

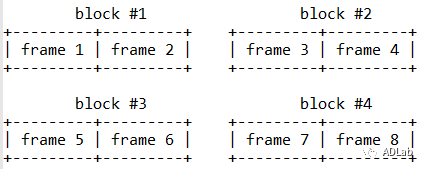

捕获的frame被划分为多个block，每个block是一块物理上一连的内存区域，有tp_block_size/tp_frame_size个frame，block的总数是tp_block_nr。例如，tp_block_size = 4096，tp_frame_size = 2048，tp_block_nr = 4，tp_frame_nr = 8。获得的缓冲区结构如下图所示：



每个frame必需放在一个block中，每个block生涯整数个frame，也就是说一个frame不可跨越两个block。在用户层映射环形缓冲区可以直接使用mmap()函数。虽然环形缓冲区在内核中是由多个block组成的，可是映射后它们在用户空间中是一连的。


误差剖析

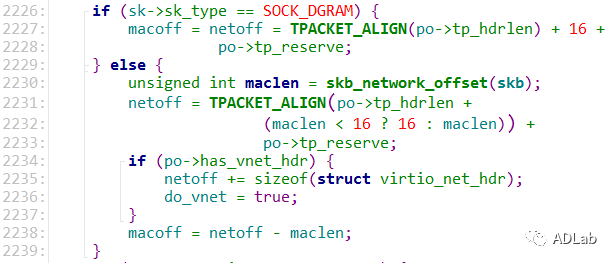

该误差详细泛起在tpacket_rcv()函数中，该函数是基于PACKET_MMAP的数据包吸收函数。详细功效实现如下代码所示：



行2226到行2228，若是sk_type为SOCK_DGRAM，体现不需要自行结构MAC首部，由内核填充，则macoff即是netoff，巨细为TPACKET_ALIGN(tp_hdr_len)+ 16 + tp_reserve。若是sk_type为SOCK_RAW，则进入行2230，体现需要自行结构MAC首部。行2231到行2233，首先盘算netoff，巨细为TPACKET_ALIGN(tp_hdrlen +(maclen < 16 ?16 : maclen)) + tp_reserve。行2234到行2237，若是设置了PACKET_VNET_HDR选项，还需加上一个virtio_net_hdr结构体的巨细，然后设置do_vnet为真。行2238，盘算macoff。

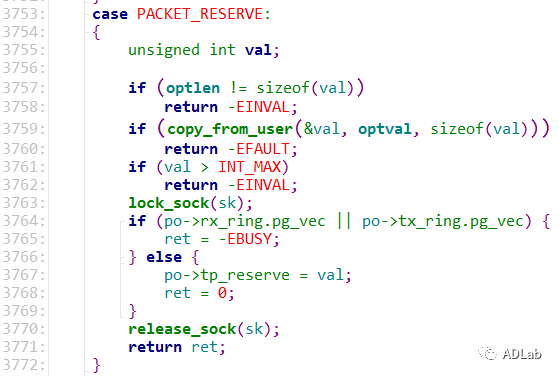

由于macoff、netoff以及maclen被界说为unsigned short类型，最大值为0xffff。而tp_reserve被界说为unsigned int类型，最大值为0xffffffff，并且巨细可以通过setsockopt()函数举行设置，如下代码所示：

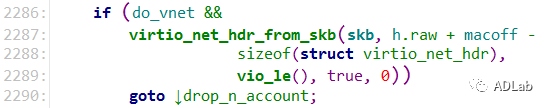

因此，在盘算netoff时，可以通过控制tp_reserve造成整数溢出，进而盘算蜕化误的macoff。当执行到如下代码时：

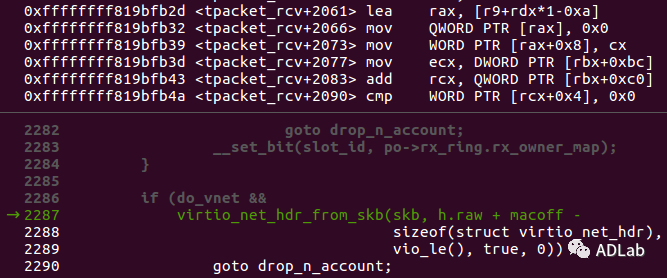

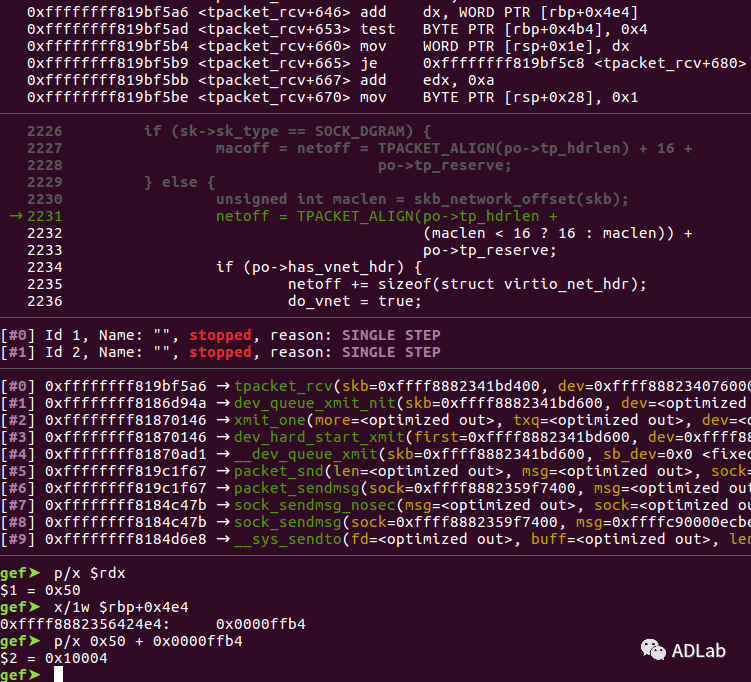

行2287，挪用virtio_net_hdr_from_skb()函数从sk_buff中拷贝数据，该函数第二个参数为h.raw + macoff – sizeof(struct virtio_net_hdr)，h.raw为tpacket_rcv_uhdr类型的指针，指向环形缓冲区的frame，由于macoff是可控的，可以让maoff小于sizeof(struct virtio_net_hdr)，导致向前越界写，最多可写入sizeof(struct virtio_net_hdr)个字节。凭证提供的PoC，调试代码如下图所示：



rdx中存放着TPACKET_ALIGN(tp_hdrlen+(maclen < 16 ? 16 : maclen))，巨细为0x50。rbp+0x4e4处存放着po->tp_reserve，巨细为0x0000ffb4。相加后，整数上溢后，rdx为0x0004。当执行到越界会见时，详细如下：

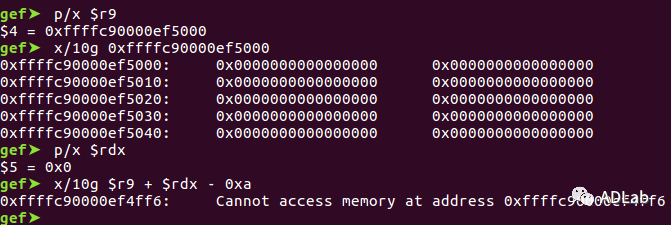

R9存放着h.raw指针，rdx存放着macoff，virtio_net_hdr结构体巨细为0xa。如下图所示：



爆发内存会见过失，造成系统瓦解。


参考链接：


[1] https://blog.csdn.net/sinat_20184565/article/details/82788387

[2] https://www.openwall.com/lists/oss-security/2020/09/03/3

[3] https://elixir.bootlin.com/linux/v5.6/source/Documentation/networking/packet_mmap.txt

[4] https://sysdig.com/blog/cve-2020-14386-falco/

[5] https://bugzilla.redhat.com/show_bug.cgi?id=1875699#c9
